Chế độ cầu là một phương pháp kết nối cho các bộ khuếch đại công suất trong trường âm thanh chuyên nghiệp.
Hầu hếtBộ khuếch đại âm thanh chuyên nghiệpHỗ trợ bắc cầu. Chuyển trạng thái của bộ khuếch đại sang chế độ cầu (BTL), và sau đó hệ thống dây loa được kết nối qua giai đoạn đầu ra (dương) của hai kênh và loa không được nối đất. Đối với pha dương và âm, bộ khuếch đại công suất sẽ có các cực dương và âm của BTL.
Kết nối cầu của bộ khuếch đại công suất âm thanh là đẩy các đầu đầu ra của hai mạch khuếch đại thành một nhóm tải (loa hoặc hệ thống loa) cùng một lúc.
Khi bắc cầu, đầu ra dạng sóng âm thanh bởi hai mạch khuếch đại được đảo ngược và tải trên loa cùng một lúc, do đó tải có gấp đôi điện áp âm thanh và công suất được tăng lên bốn lần (trong điều kiện dòng điện lý tưởng là đủ, và trở kháng tải là giống nhau. Tuy nhiên, do giới hạn công suất, dòng điện không thể theo kịp, vì vậy cây cầu thường không phù hợp với các trở kháng dưới 8 ohms, do đó, công suất đầu ra thường được nhân đôi)
Hầu hết các hiệu suất chuyên nghiệp, KTV và các bộ khuếch đại công suất khác đều hỗ trợ chế độ cầu. Sau khi bộ khuếch đại công suất được điều chỉnh theo trạng thái cầu, loa không cần phải được nối đất (thiết bị đầu cuối âm đen trống) và hệ thống dây loa được kết nối qua hai giai đoạn đầu ra màu đỏ. Thiết bị đầu cuối màu đỏ sẽ chỉ ra pha của cây cầu (nghĩa là các cực dương và âm).
Vì vậy, trong những trường hợp nào bạn cần sử dụng chức năng bắc cầu và làm thế nào để kết nối nó? Làm thế nào để tính toán sức mạnh sau khi bắc cầu và việc sử dụng cây cầu sẽ làm gì cho âm thanh?
Phần1 Tại sao chúng ta cần kết nối?
1. Trong các sản phẩm khuếch đại công suất sớm, do giới hạn của các tham số thành phần, một kênh duy nhất không thể đạt được công suất cao. Sử dụng chế độ cầu có thể làm giảm bớt mong muốn về công suất cao;
2. Khi công suất kênh đơn của bộ khuếch đại công suất không đủ để điều khiển loa kích thước công suất cao (như loa cực thấp 18 inch), chế độ cầu cần được sử dụng để đáp ứng các yêu cầu công suất cao của diễn giả;
3. Để tiết kiệm chi phí, bộ khuếch đại công suất một kênh càng cao, giá càng đắt tiền, việc sử dụng chế độ cầu có thể đáp ứng đầu ra công suất cao;
4. Có một khoảng cách nhất định giữa hệ thống dây điện tại chỗ, một số lượng lớn loa và nhu cầu năng lượng lớn và môi trường tương đối đặc biệt, chế độ cầu sẽ được sử dụng để thúc đẩy nhiều loa công suất cao.
Phần 2 Làm thế nào để kết nối bộ khuếch đại?
1. Bộ khuếch đại công suất tương tự

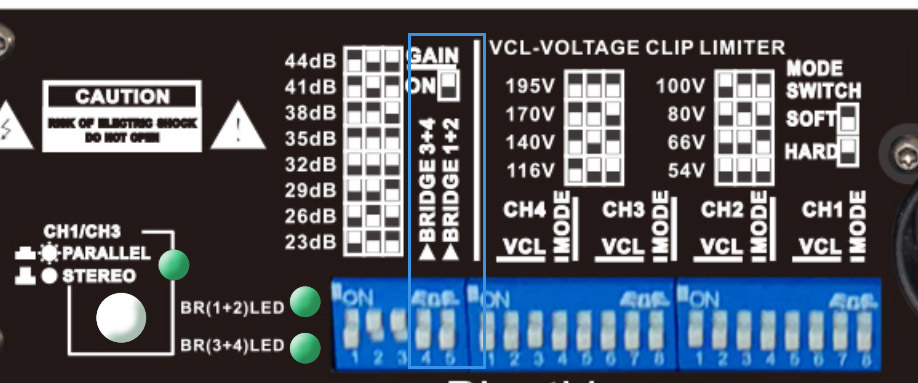

Nói chung, bảng giao diện đầu vào được trang bị công tắc mã và công tắc được thay đổi từ studio (âm thanh nổi) sang cầu (mono cầu nối) phía sau bộ khuếch đại nguồn
Phương pháp kết nối: Kết nối cực dương của loa với cực dương của kênh bên trái của bộ khuếch đại công suất và kết nối cực âm của loa với cực dương của kênh bên phải của bộ khuếch đại công suất. Khối lượng được điều khiển bởi núm tăng của kênh bên trái!
2.Bộ khuếch đại công suất kỹ thuật số
Nói chung, thiết bị đầu vào của bảng giao diện có nút cầu; Khi sử dụng hàm cầu, nút cầu cần ở trạng thái, nhưng không có chỉ báo trạng thái cầu;

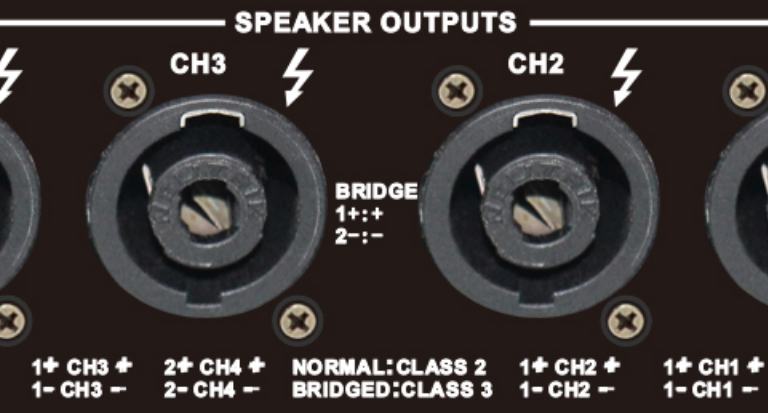

Khi sử dụng chức năng cầu, bất kỳ cổng nào của hai ổ cắm speakon đầu ra được kết nối với 2+, 2-.
Lời khuyên:
Do công suất đầu ra của bộ khuếch đại công suất kỹ thuật số rất lớn, để giảm điện trở tiếp xúc cổng (giảm nhiệt), tốt nhất là sử dụng phương thức kết nối song song. Out1 (1+, 2+) được kết nối với đầu cuối loa 1+, out2 (1-, 2-) kết nối 1- trên đầu loa.
Phần 3Làm thế nào để tính toán sức mạnh sau cầu?
Lấy một kênh duy nhất với công suất tải 8 ohm 200W làm ví dụ, tại thời điểm này, mỗi kênh u = ua = ub = 40V, sau cầu uAb = ua-ub = 40V-(-40V) = 80V, khi tính toán công suất p p = U*u /r = 80*80/8 = 800W, tín hiệu đầu vào tương tự, có thể thấy rằng khi tải trọng trở kháng tương tự được kết nối sau cầu, nó gấp bốn lần công suất của kênh đơn.
Tuy nhiên, trong các ứng dụng thực tế, do các vấn đề năng lượng được cung cấp bởi nguồn điện bên trong của bộ khuếch đại công suất, mất đường dây, điện trở bên trong của bộ khuếch đại công suất và các yếu tố toàn diện khác, thường không thể đạt được lý tưởng gấp 4 lần sản lượng điện. Bộ khuếch đại công suất kỹ thuật số với chất lượng tốt hơn là 3,75 lần và bộ khuếch đại công suất tương tự đã đầy đủ. Sức mạnh chỉ khoảng 2,5.
Phần4 Ảnh hưởng xấu đến loa khi đặt chế độ cầu là gì?
1. Cầu khuếch đại công suất thường được sử dụng cho loa giọng thấp năng lượng cao.
Về mặt lý thuyết, nó có tác động đến chất lượng âm thanh, nhưng tai người không thể nghe thấy nó. Nếu bạn sử dụng bộ khuếch đại cầu nối để đẩy toàn bộ phạm vi, âm thanh từ loa sẽ khiến mọi người cảm thấy rất sảng khoái. Chỉ cần nắm bắt nó, thông thường nó sẽ không bị bỏng.
Nó là thông thường để đốt loa trong một vũ trường. Lý do chính là cấu hình công suất không tốt hoặc giới hạn áp suất không được điều chỉnh đúng cách và mức độ trộn DJ ở cuối, mức đầu vào của máy trộn ở cuối và công suất đầu ra ở cuối . Nếu mức nhỏ hơn -10dB, nó sẽ bị đốt cháy.
2. Chọn một cây cầu khuếch đại công suất để đẩy loa lớn là bước tiếp theo trong các ứng dụng hệ thống và đó là một mẹo thực sự. Về mặt lý thuyết, sức mạnh được nhân đôi và nó có thể được nâng cao.
Tuy nhiên, người dùng đã bỏ qua một câu hỏi rất quan trọng. Về mặt lý thuyết, việc cầu nối bộ khuếch đại công suất đề cập đến tình huống các tham số kỹ thuật của hai kênh hoàn toàn giống nhau, nhưng trong thực tế hoàn toàn không thể. Ngay cả các bộ khuếch đại năng lượng nước ngoài hàng đầu cũng rất khó để đảm bảo rằng kênh đang ở trong lòng thương xót.
Do đó, nó là không đúng khi cây cầu được kết nối vì sự không phù hợp năng lượng khiến sừng bị đốt cháy. Điều đầu tiên là sự biến dạng chéo gây ra bởi cây cầu và sự mất cân bằng của các tham số của hai kênh. Do đó, cây cầu không phù hợp là sự không phù hợp sức mạnh. Nguyên nhân chính của việc đốt loa vẫn là sự biến dạng chéo do cây cầu gây ra và sự mất cân bằng của các tham số của hai kênh.
Cầu nối giống như có đôi chân và bàn tay của bạn bị trói lại với nhau. Khi bạn sử dụng nó, bạn phải duy trì sự hài hòa của hành động của mình, nếu không bạn sẽ phạm sai lầm.
3. Double \"18 \" hoặc Double \"15 \" hoặc Double \"12 \" âm thanh cực thấp thường là 4 ohms. Miễn là chức năng có thể được bắc cầu dưới 4 ohms, không có nghi ngờ gì về nó, và nó không liên quan gì đến phương pháp làm việc. Lý do tại sao bộ khuếch đại công suất mạnh đến mức là mạch bên trong được bắc cầu.
Sức mạnh âm thanh cực thấp nói chung, bộ khuếch đại công suất có thể gấp 3 lần công suất của loa.
Có nhiều yếu tố để đốt các loa, ngoài bản thân phần cứng, nó thường được gây ra bởi hoạt động không phù hợp của nhân sự.
